8050是什么管子(brs8050是什么管子)

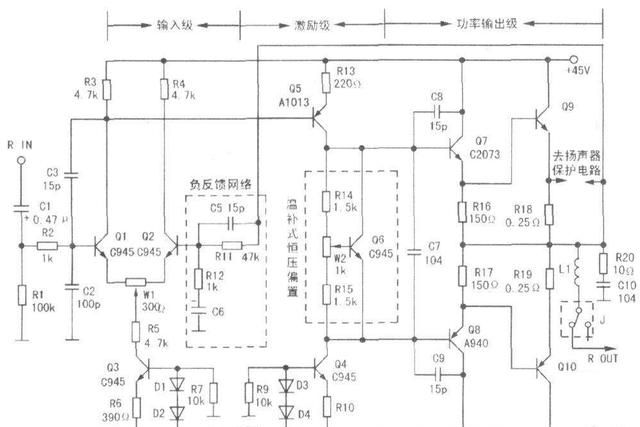

三极管8050是一种NPN型三极管，它最常见的有S8050，SS8050、C8050、SC8050等。其实这四种其特性基本都是一致的。我们最常见的是S8050这种标识的三极管。在一些电子电路中常会看到S8050与S8550（PNP型）配对使用，例如在OCL小功率功放电路中就可以用到这一对管子，例如下面的功率输出级电路中Q9和Q10就可以用到S8050和S8550两个三极管作为对称管轮流输出。

下面我们分别对这几个型号分别与朋友们聊聊。

S8050三极管的主要参数

TO-92封装形式的三极管S8050主要参数

S8050三极管有两种封装形式，其中有一种称为TO-92形式的，对于TO-92封装形式的S8050三极管，它的集电极Ic 电流为0.5A 。集电极电压与基极电压Ucbo为40V 、集电极与发射极击穿电压（最大耐压）Uceo为25V 、集电极与发射极饱和电压Uce为 0.6V、 频率可达到150MHZ，这种三极管的耗散功率是0.625W。三极管的管脚排列顺序:E、B、C。

这种三极管常用在小功率放大电路做放大管使用也可以作为在开关电路当中充当开关管使用。像与此类似TO-92封装形式的NPN型三极管常用的还有9013、9014和9018等三极管，这些管子在小信号放大电路中是经常用到的。

SOT-32封装形式

SOT-32封装形式是贴片形式的一种三极管，对于S8050三极管其贴片上的标识符号为“JY3”，它的集电极Ic 电流为0.3A 、它的耗散功率比直插式封装的小一些只有0.3W，其它参数基本相同。

这种贴片三极管是存放在盘带中，便于安装在贴片机上进行装贴，因为贴片安装是电子产品发展的一种趋势，其存放方式如下图表示。

对于SOT-23贴片三极管的基极B、发射极E、集电极C的三个引脚的排列顺序一般是固定的，其排列方式如下图所示的那样，最上面是集电极C，左下边是基极B、右下边是发射极E，我们若用手工焊接时一定要注意。

8050是常用的NPN三极管，其拓展型号有S8050和SS8050，都是NPN三极管。下面介绍一下这一款三极管。

这款三极管比较常用，是常用的小信号三极管，其集电极和发射极之间的最大耐受电压VCEO为25V，VCBO为40V，VEBO为5V，SS8050的集电极电流最大为1.5A，耗散功率为300mW；S8050的集电极电流最大为0.5A，耗散功率为625mW。其最常用的封装为TO-92封装和SOT-23封装。TO-92和SOT-23的封装形式和引脚定义如下图所示。

三极管具有三个工作区域，分别是截止区、放大区、饱和区，即可以用作开关作用，又可以对小信号进行放大。如下图所示，就是NPN三极管的电路符号，以及用NPN三极管来驱动蜂鸣器的典型电路图。

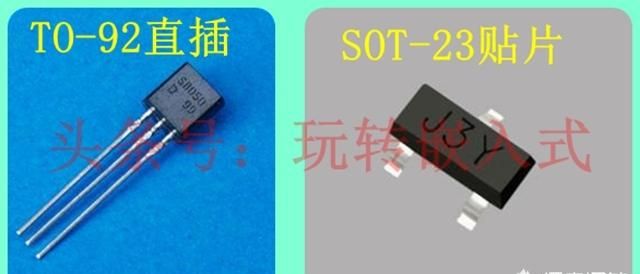

8050三极管最常用的封装是直插的TO-92和贴片的SOT-23，其实物图如下图所示。

以上就是的解答，感谢留言、评论、转发。更多精彩内容请关注本头条号：玩转嵌入式。感谢大家。
