前段时间公司来了一些新入职的机械工程师，发现他们在画机械图的时候比较容易漏尺寸。怎样才能减少这种问题的发生呢？今天来分享一下我标注尺寸的方法。虽然每个人都有自己的画图习惯，也不宜按部就班，但是好的方法不仅可以提升画图速度还能提高画图质量！

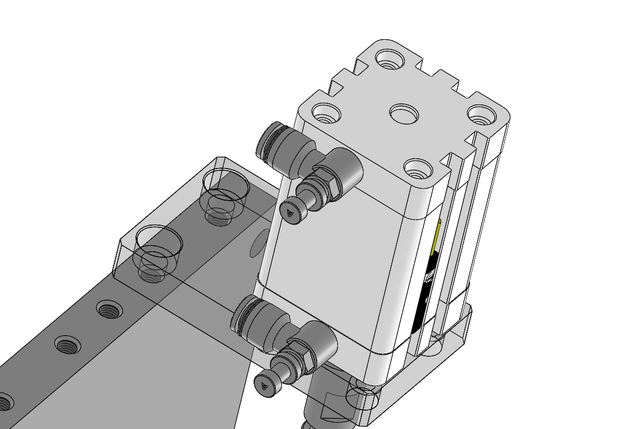

首先我们先分析下面气缸板的装配情况。画图第一步先分析安装结果。以下气缸板安装在一个立板上，有2个安装孔位。另外它安装了一个气缸，气缸安装区域有5个特征孔。我们通过零件的安装情况来划分特征区域。今天举例的这个零件特征比较少，所以仅仅是讲方法，抛砖引玉！其它零件也是类似的方法，学会举一反三。

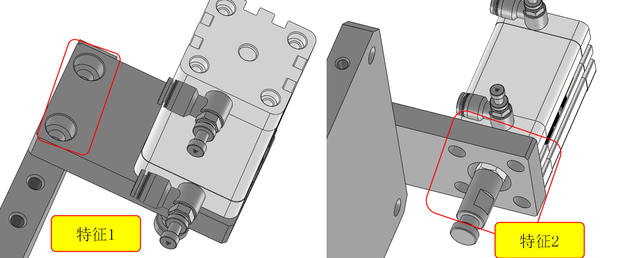

如下图所示，我们把这块气缸板的特征划分成2组。第一组是气缸板自身两个固定孔。第二组是气缸的固定孔。我们将按顺序表达尺寸，先表达第一组的尺寸情况，然后再表达第二组的尺寸情况。

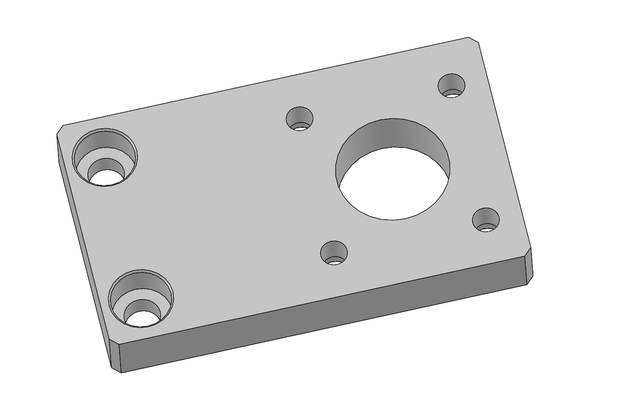

下图是我们这个零件的3D外形，从3D图中可以很清晰地看出零件的结构特点。

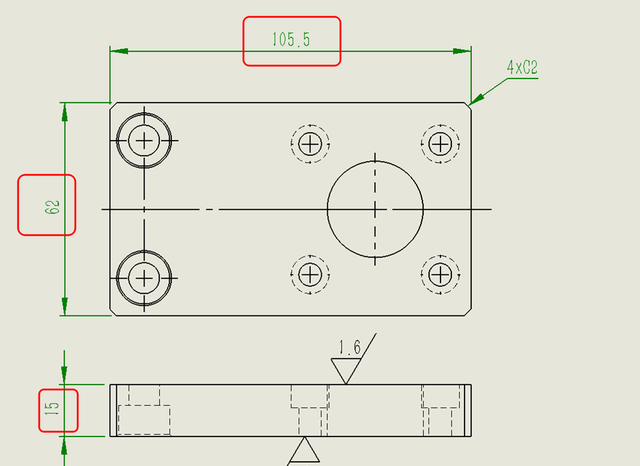

我们首先第一步养成标零件外形尺寸的习惯。可以习惯性地先把外形尺寸给标了，外形尺寸无非就是长宽高的尺寸。如果不先标外形尺寸，后面漏标外形尺寸的概率还是比较大的，我之前就有类似的问题，所以第一步我们把外形尺寸一步标到位！

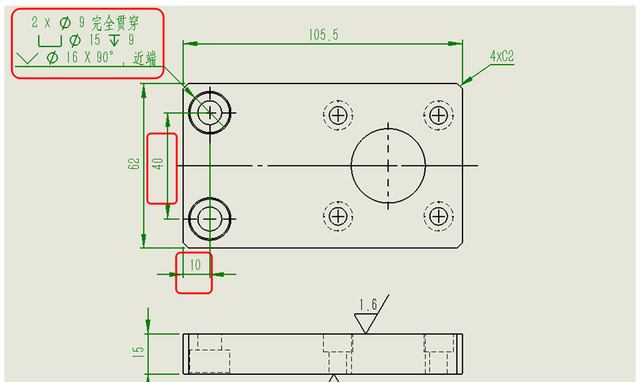

第二步标第一组特征的尺寸。分特征区域标尺寸的优点就是我们把范围缩小成一块一块，各个击破，不容易遗漏尺寸。

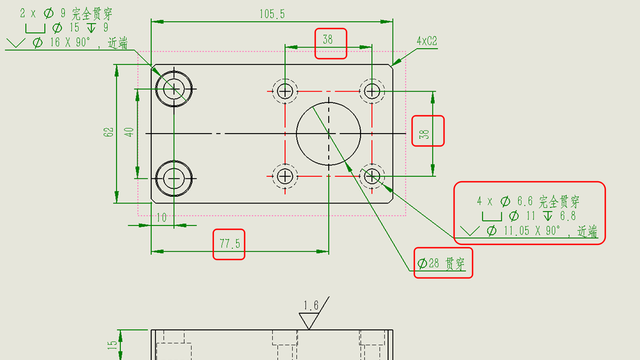

第三步标第二组特征的尺寸。以此类推，直到我们的特征被表达完整。

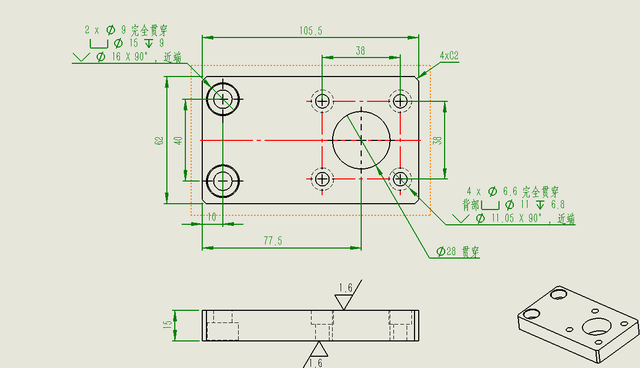

第四步可以把剩余的形位公差和粗糙度标完整。形位公差和粗糙度放最后标是可以的，这样我们的思路比较清晰，不会手忙脚乱！画图还是要讲究方法。如果毫无章法，东标一个西标一个，那么画图过程中漏尺寸的概率是很大的！特别是比较复杂的零件，尺寸比较多，所以更需要注意工作方法的问题。
机械制图虽然是最基本的知识，不过也不是所有人都能学得很扎实。不要因为简单我们就忽视，事实上，往往简单的地方反而容易出问题！这里致力于分享最实用的机械行业知识，欢迎大家关注和支持！
