零线和地线有什么区别？

♥不同的制式供电，零线的叫法是一样的，零线也叫中性线，它是把低压系统电源中性点与负荷设备中性点连接起来的导线，一般称为N线；而地线是保护线，它在三相四线制供电系统线路中，为防止触电用来与设备外壳、设备以外的金属部件、接地极、电源接地点或人工中性点等处连接的导线，一般称为PE线。

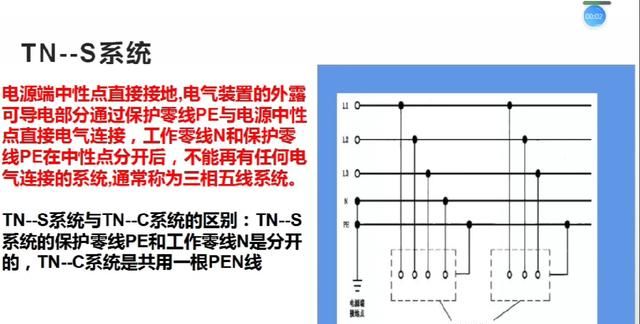

还有一种供电系统线路TN-S系统接地方式，见下图所示

电力系统中性点直接接地，中性线与保护线是分开的，叫三相五线制供电线路，仅电力系统一点接地，用电设备的外露可导电部分接到PE线上。

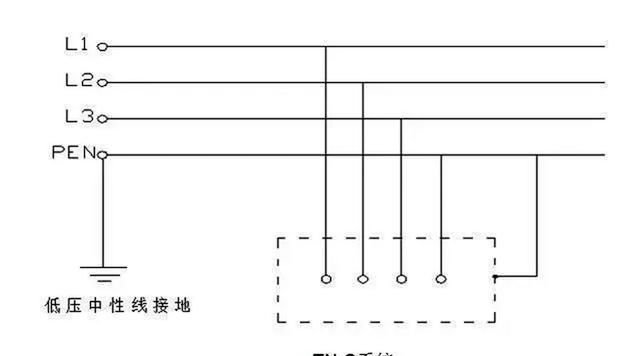

另外在TN-C系统中，电力系统中性点直接接地，它与TN-S系统的差别在于将N线与PE线合并成一根，保护中性线；它具有中性线和保护线两种功能的接地线，称为PEN线（三相四线制供电中用）。

无论是什么样接地，包括变压器中性线接地，都要达到国家规定的安全电阻值范围。因为大地是一个无穷散流体，让它们始终电流在大地面前都为零电位。

♦工作接地是电气设备正常工作所必需的,“变压器中性点接地”、“两线一地制中一相接地”、“漏电保护零线接地”都是构成工作回路，保护接地是人和设备安全工作的有力保障,设备绝缘老化或遭受破要引起“高压窜入低压”或设备外壳带电;由于电磁感应作用,可能使带电设备附近不带电的导体或金属构架带电;易烧易爆场所所积累的电荷的纤维、尘埃可能产生电火花,以及雷电流可能对其引燃引爆等,所以应该很好地实施保护接地。

接地保护和接零保护的作用是相同的,相比而言,保护接零比保护接地优越的一点是:整个保护工作回路不包含工作接地电阻和保护接地电阻,只有回路导线电阻,阻抗很小,对同样故障,实施保护接零,故障电流相对增大,保护装置动作灵敏,速度快,对保障人身和设备安全效果比较好。但是,接零保护也有它不利的方面,这就是零线断线机会较多,且在三相不平衡系统中,设备外壳可能带电。

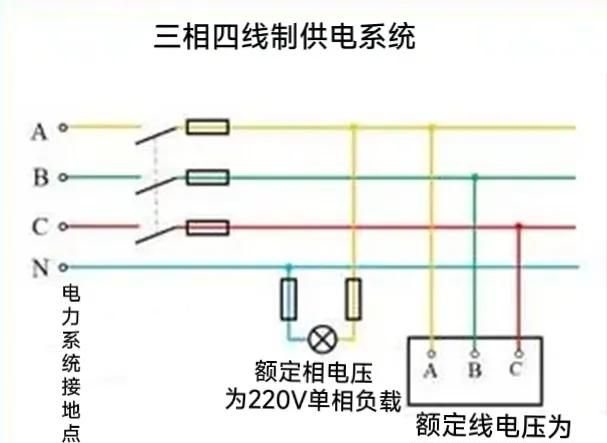

♦在三相四线制系统中,由于负载不对称,零线中有电流, 因而零线对地电压不为零,距电源越远,电压越高,但一般在安全值以下,无危险性。为了确保设备外壳对地电压为零,专设了保护零线,其原理如下图所示。

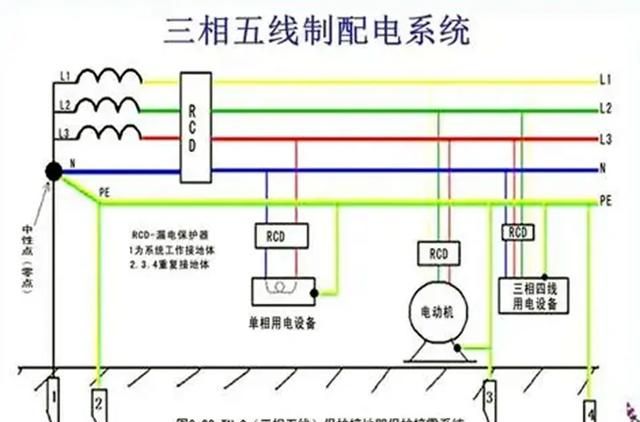

工作零线在进建筑物入口处要接地, 进户后再设一保护零线。这样就成为三相五线制。所有的接零设备 都要通过3孔插座接到保护零线上。正常工作时,工作零线中有电流，保护零线中不应有电流。

正确连接如上图 (a)所示,当绝缘损坏,外壳带电时,短路电流经过保护零线,熔断器熔断,切断电源,消除触电事故;不正确连接如图(b)所示,因为如果在“×”处断开,绝缘损坏后外壳便带电,将会发生触电事故;忽视接零如上图(c)所示，有的用户在使用家用电器（电冰箱、洗衣机、台式电脑、手电钻等）时，插上单相电源就用，忽视外壳的接零保护，这是十分不安全的，因为一旦绝缘损坏，外壳也就带电了。

为了确保安全，零干线必须连接牢固，开关和熔断器不允许装在零干线上。但引入住宅和办公的一根相线和一根零线上，一般都装有二极开关，并且都有熔断器，以增加短路时熔断器熔断的机会。

知足常乐2022.2.7日于上海

在TN一S系统中，零线和地线在电源端是相通的，都是变压器中性点引出，是和大地连在一起，从电源端出来之后，零线和地线再无交集，零线又叫工作零线，在单相电路中，零线和火线共同组成回路，零线是设备工作必不可缺的一部分。在三相四线系统中，零线上有三相不平衡电流。

地线又叫保护接零，在设备端是和设备金属外壳连在一起的，一旦出现火线漏电或火线与外壳搭接，火线对地出现短路，断路器或漏电保护器跳闸，从而避免触电事故的发生，所以在功能上，零线是工作需要，地线是保护需要。

如何区分零线和地线？

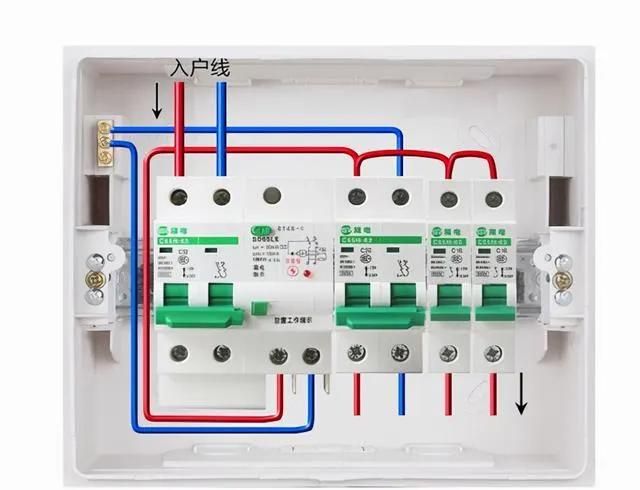

1、在配电箱处，先断开电源，零线如果接在零排上，则拆下零线，短接火线与零线，用万用表在现场测量，与火线连通的是零线，不通的是地线。

2、如果是漏电保护器控制，通上电，先用测电笔找出火线，用灯炮一根线触碰火线，另一根分别触碰其它两线，跳闸的一根线是地线，不跳闸的为零线。

3、在配电箱处把零线和火拆下，零线接到开关下口火线位置，现场有电的是零线，同样方法以找到火线，剩下的就是地线。
