压力表怎么识读(压力表规格型号)

压力表的应用及其广泛，测量并指示被测介质的压力的仪表，它几乎遍及所有的工业流程和科研领域。我们通常所见到的大部分都是接触式的压力表，也就是机械式压力表，因为机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。压力表读数分为指针式和数字式，数字式也就是在显示屏上直接就可以读出来。

指针式的压力表就比较难识读了，下面我就给大家说一下指针式的压力表怎么读数？

我们常说的压力指的就是压强，单位是“帕斯卡”，简称“帕”，符号“Pa”。

但是，大家肯定都知道，工程上基本上没人把单位说全，口头上简称公斤或者几个压。比如大家口中说的5个压就是指5公斤压力。

为什么大家都爱这么说呢？

一来约定俗称，大伙都懂；二来交流方便，提高效率；三来交流时把单位念全，觉得很拗口。

下面我就给大家说一下5个压指的多少压强。

我们在压力表中最常见到的单位就是帕（Pa）、千帕（kPa）、巴（bar）、兆帕（MPa）。

先给大家说一下这个几个单位之间的换算关系。

1MPa=1000kPa=1000000Pa

1MPa=10bar

1bar=100kPa

我们在实际工程中或者生活中，口头上都会说几个压，比如这个暖气管道能承受5个压，或者说这个暖气管道能称呼5公斤压力。5个压或者5公斤压力也就是5巴（bar），也就是0.5兆帕（MPa）。

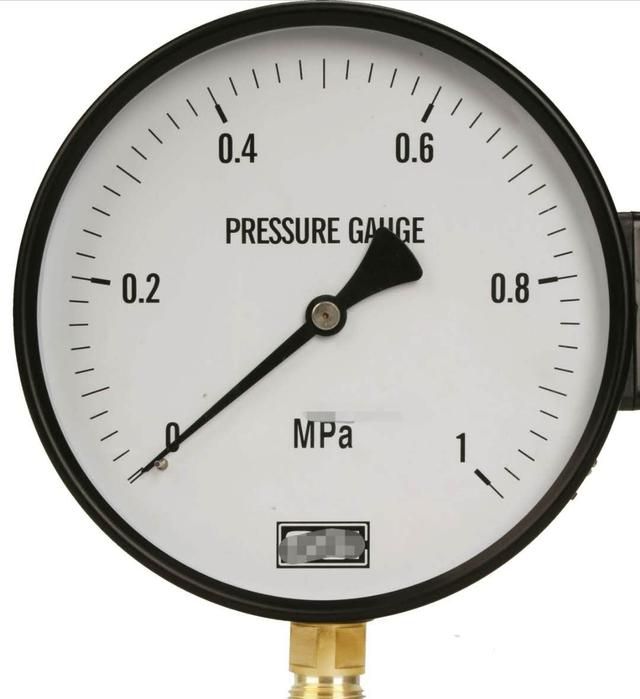

1、比如上图中的指针式压力表。

我们看到，表中的单位是MPa，表中右边最大的数字是1，也就是说这个压力表能够测量的最大量程是1MPa，就是大家口中的10个压或者说10公斤压力。每个刻度是0.02MPa。在读数时，指针指到什么位置就读到什么位置，如果说指针没有在刻度线上的话，那么就需要我们进行估读了，所以说，指针式压力表读数并不是很精确的。

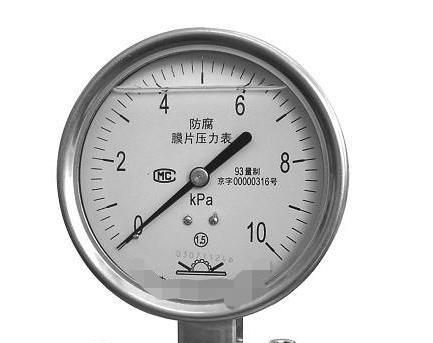

2、比如上图中的指针式压力表。

我们看到，表中的单位是kPa，表中右边最大的数字是10，也就是说这个压力表能够测量的最大量程是10kPa，就是大家口中的0.1个压。

3、我们有时候还会遇到这样的压力表。

我们看到，表中的单位是毫巴（mbar），1bar=1000mbar。所以说，表中的最大量程是60mbar，也就是说能测量的最大量程是0.06个压，0.06公斤压力。

总结

压力表怎么识读？

答：压力表是工程中很常见的一种仪表，主要用于压缩空气、水泵出口、压力容器、压力管道等位置。

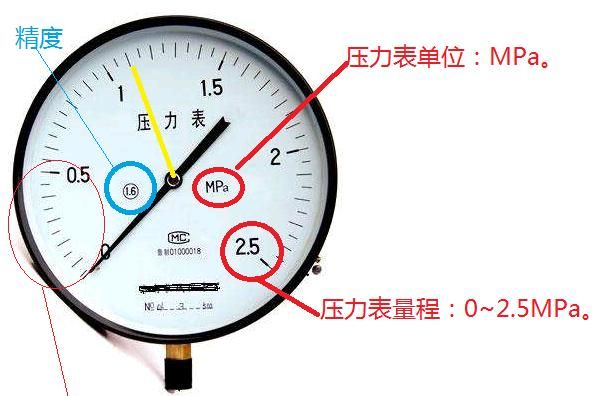

那么压力表如何识读呢？首先我们先看量程，其次看压力表的量程，最后分清每个刻度是多少，指针结合标识及刻度读取压力值。如下图：

从上图可以看到，该压力表的单位是MPa，最大量程是2.5MPa，最小量程是0MPa，所以全量程是0~2.5MPa。压力表的刻度是均等标识的，由此可以看出压力表由0.5、1、1.5、2.5均分，便于读取，而等分数字之间每一个大刻度就是0.1MPa，小刻度是0.05MPa。

例如上图中的黄色线位置的压力是1.1MPa。黄色线在标识“1”之后，并且在一个大刻度上，所以最终读数是“1”+0.1=1.1MPa。

上图蓝色圈内的“1.6”代表精度是1.6，代表此压力表的允许误差不得超过上2.5MPa×1.6%=±0.04 MPa。

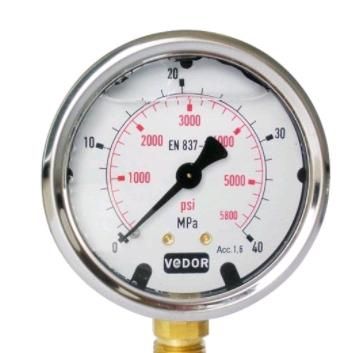

除去上图中的单刻度压力表外，还有一种压力表是双刻度的，如下图：

上图中可发现，压力表有两种刻度，黑色的刻度对应黑色的单位（即MPa），量程是0~40MPa；红色刻度对应红色的单位（psi），量程是0~5800psi。

通过换算公式我们得出40MPa=5801.5097559psi，由此我们可以看出，无论是黑色标识还是红色标识，其实总量程是相同的，只不过单位不同，所以标识的数字也不同了，这种双刻度压力表是为了不同习惯的工作人员可以方便的读取数据。

当然还有其他种类的压力表，这里介绍的两种是最常用的两种压力表识读方法，另外对于压力表的选型：正常操作压力值应在仪表测量范围上限值的1/3一2/3。
