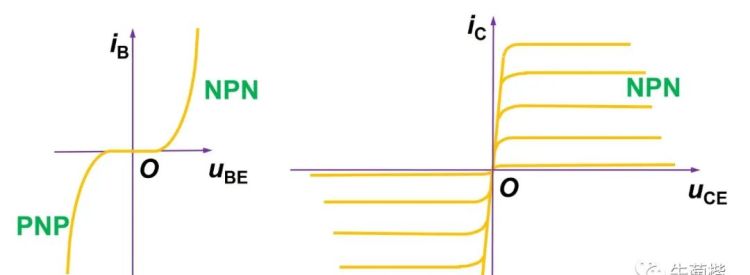

  1. NPN管和PNP管电流方向,及输入和输出特性曲线
  2. 要点:

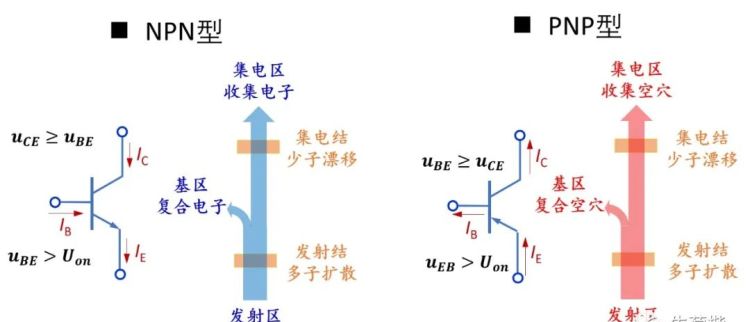

  3. (1)NPN型BJT各极电流的形成主要依靠发射区发射自由电子(发射区为N型半导体,多子为自由电子)、基区复合自由电子、集电区收集自由电子;PNP型BJT各极电流的形成主要靠发射区发射空穴(发射区为P型半导体,多子为空穴)、基区复合空穴、集电区收集空穴;
  4. (2)NPN型BJT欲使发射区发射电子、集电区收集电子,则发射结需要正偏(uBE>Uon),集电结需要反偏(uCE≥uBE);PNP型BJT欲使发射区发射空穴、集电区收集空穴,则发射结也需要正偏(uEB>Uon,即uBE<-Uon),集电结也需要反偏(uBE≥uCE);
  5. (3)在要点(1)和(2)的基础上可知,NPN型晶体管和PNP型晶体管电流的流向相反,若认为NPN型晶体管各极电流的流向为正,则PNP型晶体管各极的电流流向为负。
pnp管和npn管的放大电路图图1

pnp管和npn管的放大电路图图2

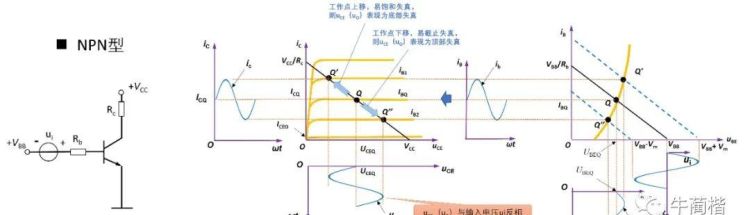

2. NPN/PNP单管基本共射放大电路

要点:

(1)不论NPN管共射放大电路还是PNP管共射放大电路,输入信号和输出信号之间的相位总是相反;

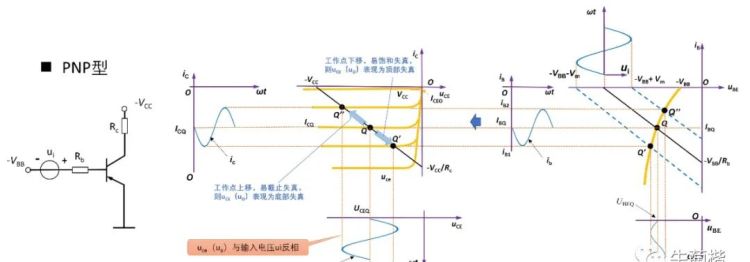

(2)对于NPN管共射放大电路(单级),若发生截止失真,输出电压表现为顶部失真;若发生饱和失真,输出电压表现为底部失真;对于PNP 管共射放大电路(单级),若发生截止失真,输出电压表现为底部失真;若发生饱和失真,输出电压表现为顶部失真。
